در این مقاله به انواع مختلف پریزها و کابلهای گرید بیمارستانی hospital-grade-receptacle , آزمایشهای مربوط به استاندارهای پریزها و کابلهای گرید بیمارستانی آشنا خواهید شد. تا انتهای مقاله چشم از مداکت بر ندارید.
ممکن است برای شما هم این اتفاق به دور از ذهن نباشد که به هنگام استفاده از وسایل مختلف الکتریکی متوجه پریزهای آنها شده باشید که با پریزهای عادی متفاوت هستند. این موضوع در تجهیزات پزشکی در سراسر دنیا وجود دارد با اینحال هنوز استاندارد یکسانی برای پریز و کابلهای گرید بیمارستانی وجود ندارد و استفاده از تجهیزات الکترونیکی با استفاده از رابطهایی برای محصولات وارداتی در کشورهای مختلف مورد استفاده قرار می گیرد.
**راستی در زمینه تهیه پریز و کابلهای گرید بیمارستانی نیاز به راهنمایی داشتین می تونین در قسمت کامنتهای زیر این پست سوال های خود را بپرسین.
در این مقاله خواهید خواند:
- مقدمه
- استاندارهای گرید بیمارستانی برای کابل های تغذیه و تجهیزات در بازارهای جهانی
- آزمونهای استاندارد پریز و کابلهای گرید بیمارستانی
استاندارهای گرید بیمارستانی برای کابل های تغذیه و تجهیزات در بازارهای جهانی
مقدمه
کشورها/منطقه هایی که دارای گرید بیمارستانی و یا استانداردهای تجهیزات پزشکی خاص بر روی متعلقات هستند شامل: استرالیا/نیوزیلند دانمارک ژاپن و شمال آمریکا می باشد. کابل های برق نیز مانند سوکتها شامل قوانین خاصی می شود. به غیر از این مناطق هیچ تفاوتی بین سوکتها و کابلهای دستگاه های پزشکی با دستگاه های معمولی الکتریکی وجود ندارد. ولی بعضی از کشورها دارای استانداردهایی در حوزه تجهیزات پزشکی هستند که در متعلقات دارای تفاوتهایی می باشند.
برای کشورهایی که گرید بیمارستانی یا استانداردهایی مدونی در خصوص تجهیزات پزشکی ندارند استناد به الزامات منطقه ای و یا کشورهای همسایه الزامی می باشد. در حال حاضر هنوز یک استاندارد یکسان و جهانی در همه جای دنیا برای ولتاژ وپریزهای برقی وجود ندارد.

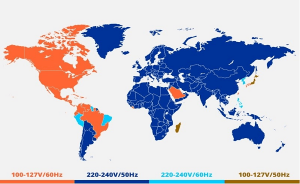

در حال حاضر 15 نوع مختلف از پریز و دوشاخه برق در دنیا مورد استفاده قرار می گیرد. که هر کدام از توسط وزارت بازرگانی ایالات متحده اداره تجارت بین المللی (ITA) ثبت و به ترتیب با یکی از حروف الفبای انگلیسی نام گذاری شده است. (از A تا O)
دوشاخه نوع A
- به طور عمده در ایالات متحده آمریکا، کانادا، مکزیک و ژاپن استفاده می شود .
- دارای 2 پین
- فاقد پین اتصال به زمین
- پشتیبانی 15 آمپر
- تقریبا همیشه از ولتاژهای100-127 ولت پشتیبانی می کند
- پریز سازگار با این نوع شاخه : نوعA
دوشاخه نوع B
- به طور عمده در ایالات متحده آمریکا، کانادا، مکزیک و ژاپن استفاده می شود.
- دارای 3 پین.
- مجهز به پین اتصال به زمین.
- پشتیبانی 15 آمپر.
- تقریبا همیشه از ولتاژهای100-127 ولت پشتیبانی می کند.
- پریزهای سازگار به این نوع دوشاخه: نوع A و B.
دوشاخه نوع C
- معمولا در اروپا، امریکا جنوبی و آسیا (از جمله ایران) استفاده می شود
- دارای 2 پین
- فاقد پین اتصال به زمین
- پشتیبانی از 2.5 آمپر
- تقریبا همیشه از ولتاژهای 240 – 220 ولت پشتیبانی می کند
- پریزهای سازگار با ای نوع دوشاخه :نوعC
دوشاخه نوع D
- عمدتا در هند استفاده می شود
- دارای 3 پین
- مجهز به پین اتصال به زمین
- پشتیبانی از 5 آمپر
- ولتاژ240 – 220ولت
- پریزهای سازگار با این نوع دوشاخه : نوع C و D
دوشاخه نوع E
در کشورهایی مثل فرانسه، بلژیک، لهستان، اسلواکی و جمهوری چک مورد استفاده قرار می گیرد.
- دوشاخه دارای 2 پین و یک سوراخ
- پشتیبانی از اتصال به زمین
- پشتیبانی 16 آمپر
- ولتاژ 240 – 220ولت
- پریزهای سازگار با این نوع دوشاخه : نوع C و E و F
دوشاخه نوع F
تقریبا در همه کشورهای اروپایی و روسیه به جز انگلستان و ایرلند استفاده می شود. همچنین این نوع پریز و دوشاخه در ایران نیز مرسوم است
- دوشاخه دارای 2 پین
پشتیبانی از اتصال به زمین - پشتیبانی 16 آمپر
- ولتاژ 240 – 220ولت
- پریزهای سازگاربا این نوع دوشاخه: نوع C و E و F
دوشاخه نوع G
- از این نوع به طور عمده در انگلستان وکشورهای دیگری همچون ایرلند، مالت، مالزی و سنگاپور استفاده می شود.
- دارای 3 پین
- مجهز به اتصال به زمین
- پشتیبانی از 13 آمپر
- ولتاژ 240 – 220ولت
- پریز سازگار با این نوع دوشاخه : نوع G
دوشاخه نوع H
- از این نوع به طور انحصاری درفلسطین ، اسرائیل و نوار غزه استفاده می شود
- دارای 3 پین
- مجهز به اتصال به زمین
- پشتیبانی از 16 آمپر
- ولتاژ 240 – 220ولت
- پریزهای سازگار با این نوع دوشاخه : نوع H و C
دوشاخه نوع I
- به طور عمده در استرالیا استفاده می شود، همچنین در کشورهایی همچون نیوزیلند، چین و آرژانتین مرسوم است.
- دارای 2 یا 3 پین
- دوشاخه های دارای 2 پین فاقد اتصال به زمین اما دوشاخه‌های 3 پینی از اتصال به زمین پشتیبانی می کنند
- پشتیبانی از 10 آمپر
- ولتاژ 240 – 220ولت
- پریزهای سازگار با این نوع دوشاخه :نوع I
دوشاخه نوع J
- تقریبا به طور انحصاری در سوئیس، لیختن اشتاین استفاده می شود.
- دارای 3 پین
- پشتیبانی از اتصال به زمین
- پشتیبانی از 10 آمپر
- ولتاژ 240 – 220ولت
- پریزهای سازگار با این نوع دوشاخه : نوع C و J
دوشاخه نوع K
- تقریبا به طور انحصاری در دانمارک و گرینلند استفاده می شود.
- دارای 3 پین
- پشتیبانی از اتصال به زمین
- پشتیبانی از 16 آمپر
- ولتاژ 240 – 220ولت
- پریزهای سازگار با این نوع دوشاخه : نوع K و C
دوشاخه نوع L
- از این نوع دوشاخه و پریز تقریبا به طور انحصاری در ایتالیا و شیلی استفاده می شود
- دارای 3 پین
- پشتیبانی از اتصال به زمین
- در دو مدل 10 آمپری و 16 آمپری
- ولتاژ 240 – 220ولت
دوشاخه نوع M
عمدتا در آفریقای جنوبی استفاده می شود
- دارای 3 پین
- پشتیبانی از اتصال به زمین
- پشتیبانی 15 آمپری
- ولتاژ 240 – 220ولت
دوشاخه نوع N
تقریبا به طور انحصاری در برزیل استفاده می شود
- دارای 3 پین
- پشتیبانی از اتصال به زمین
- پشتیبانی تا 20 آمپر
- ولتاژ 100-240 ولت
دوشاخه نوع O
- انحصارا در تایلند مورد استفاده قرار می گیرد
- دارای 3 پین
- مجهز به اتصال به زمین
- پشتیبانی از 16 آمپر
- ولتاژ 240 – 220ولت
پیشنهاد سردبیر:
براتون جامع ترین “راهنمای جامع دستگاه الکتروکاردیوگرام (ECG)” رو آماده کردیم. حتما یک سری بهش بزنین.
آزمونهای استاندارد پریز و کابلهای گرید بیمارستانی
- آزمون سنجش دو شاخه ها و پریزهای برق و شامل موارد زیر است:
- آزمون فشردگی 500 پوند:
دو شاخه یا اتصال سیمی که بین دو ورقه فولادی تحت فشاری که به طور پیوسته تا 500 پوند افزایش می یابد ،قرار داده شده است.”هیچ گونه شکستگی، تغییر شکل یا اثر دیگری که ممکن است در عملکرد دستگاه دخالت کند نباید وجود داشته باشد. در محیط صنعتی،شاخه ها و اتصالات توسط نیرویی بیش تر از حد 500 پوند خرد می شوند.
- تست چرخشی:
سیم باید بعد از کشش مستقیم 30 پوند و کشش چرخشی (در یک دایره 3 اینچ) از 10 پوند برای 2 ساعت محکم بسته باقی بماند.”جابجایی رساناها و عایق و روکش های بیرونی سیم انعطاف پذیر SVT18AWG نباید از 32/1 اینچ بیشتر باشد. هیچ گونه شکاف یا پاره گی در سیم عایق نباید وجود داشته باشد. “فشار کار سنگین سیم نوعی سوءاستفاده از شاخه های صنعتی و اتصالات است. لویتون وزن را در آزمون سیم کشی مستقیم تا 175 پوند افزایش داده است.با ST 14 AWG و در آزمون کشش چرخشی تا 20پوند ،.اطمینان حاصل شود که فشار های مثبت تحت شرایط صنعتی مناسب باشد.*( AWG: اندازه نمای آمریکایی برای مشخص کردن ضخامت سیم می باشد.)
- تست ضربه
یک اتصال سیمی در معرض فشار یک وزن 10 کیلوگرمی قرار می گیرد و پیوسته از ارتفاع 10 اینچی سقوط می کند.”هیچ گونه شکستگی، تغییر شکل یا اثر دیگری که ممکن است در عملکرد دستگاه دخالت کند نباید وجود داشته باشد.”شاخه ها و اتصالات تحت تاثیر فشار های شدید در محیط های صنعتی قرار می گیرند.لوینتون الزامات UL ( سازمانی که آزمون های ایمنی تولیدات را برای استاندارد هدایت می کند) را با سقوط از ارتفاع 36 اینچی افزایش داده است.
- آزمون مکانیکی سقوط
یک دو شاخه یا اتصال دهنده ی نمونه که توسط یک سیم متصل به طور افقی به حالت تعلیق در آمده است و رها می شود تا به یک چوب سخت به سطح 45 اینچ که در پایین نقطه تعلیق قرار دارد برخورد کند __ 1300 دور تکرار شود”هیچ گونه شکستگی، تغییر شکل یا اثر دیگری که ممکن است در عملکرد دستگاه دخالت کند نباید وجود داشته باشد.”
- آزمون حذف ناگهانی دوشاخه
- یک دوشاخه ازمایشی با بدنه فولادی همراه با تیغه برنجی را وارد پریز برق می شود.یک وزن 10پوندی ازحداقل 24 اینچ کاهش یافته با تکان های شدید دوشاخه را از پریز برق خارج می کند.این آزمایش هشت بار با پریز برق چرخانده شده در موقعیت های مختلف برای ساخت بهترین تنش در صورت و تماس انجام شده استبعد از این ،تماس زمین باید با چهار اونس ،0.184 قطر پایه زمین همراه با پریز برق رو به پایین برای یک دقیقه باقی بماندنباید هیچ گونه شکستگی در پریز برق باشد که باعث تداخل درکار پریز و یا درستی محفطه شود.پریز برق باید مسیر زمین را از طریق پریز به درستی حفظ کند.
- آزمایش نگهدارنده ی پین زمین
تماس زمینی از پریز برق با20 درج همراه با 204 پین بزرگ مشروط شده است. بعد از آماده سازی،0.184 پین قطر باید در تماس زمینی قرار گیرد که باید قادر به حمایت حداقل چهار انس برای یک دقیقه باشد.

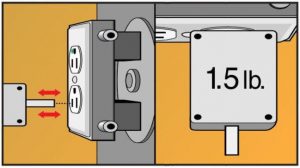

- آزمون نگهداری قدرت تیغه رسانا
یک دوشاخه آزمایشی با تیغه های بزرگتر از0.75 وارد یک جریان فعلی می شود که شامل پریز برق برای 20 دور تهویه باشد.بعد از دوره تهویه، تماس باید قادر به حمایت برای 1 دقیقه وبرای 2/11 پوند باشد.
- آزمون امنیت مونتاژ
- نیروی 100 پوندی که از طریق شکاف ها به پایه پریز برق به کار برده شده است هنگامی که سیم پیچ یوک در موقعیت مونتاژ پیچ پشتیبانی می شود. نباید هیچ شکاف پایه یا تغییر شکل دایمی برای سیم پیچ یوک وجود داشته باشد.
